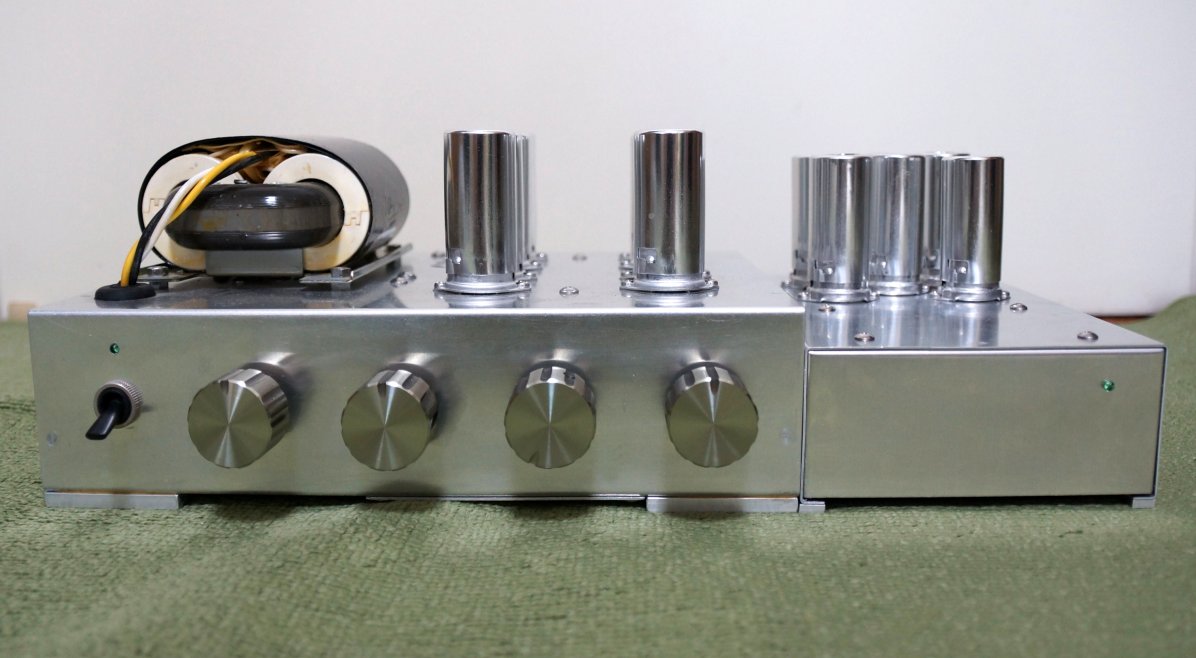

トップの写真は２０２０年８月に研究を終了した真空管ＭＣヘッドアンプを含む真空管プリアンプの正面の写真です。



右側の一段低いシャシー部分が真空管ＭＣヘッドアンプです。



次にＭＣヘッドアンプ部分を拡大した写真を掲載します。

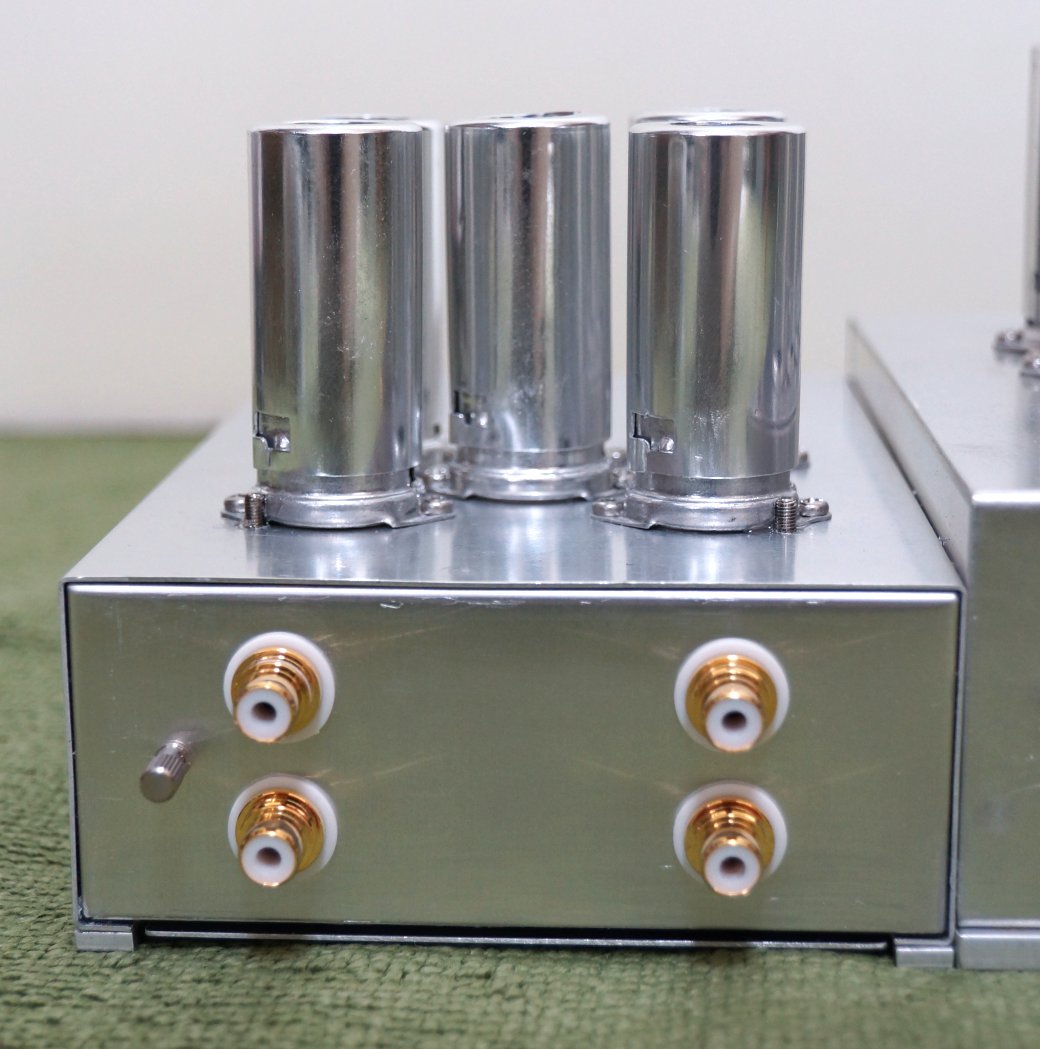

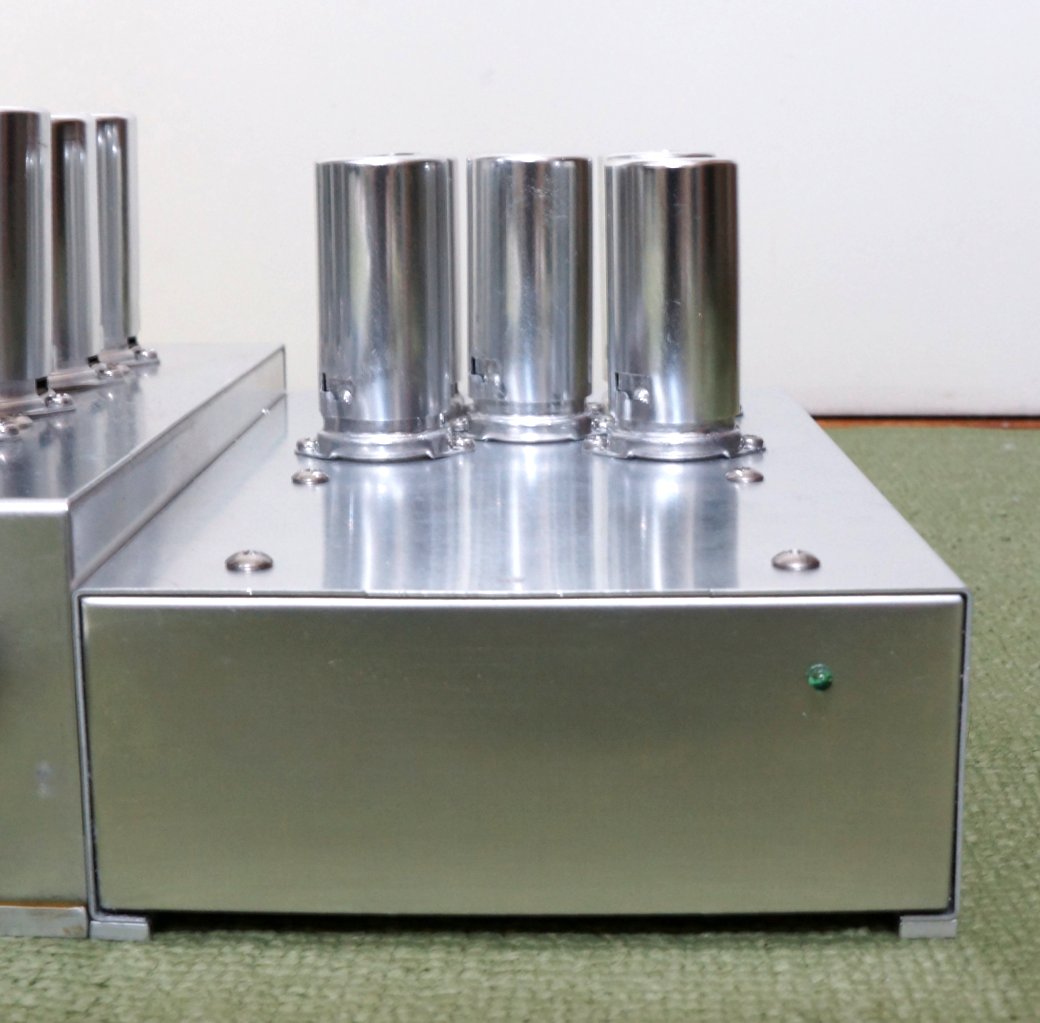

次にＭＣヘッドアンプ部分を後から見た写真を掲載します。



向って左側がＭＣ入力端子とシャーシーアース端子、右側が出力端子です。

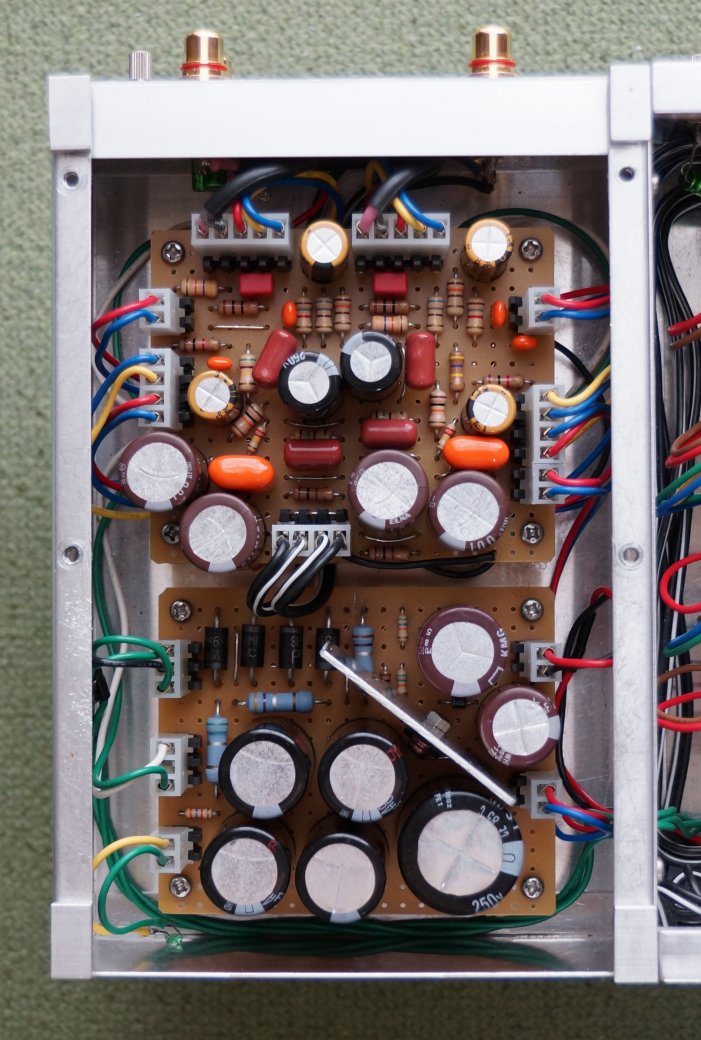

次にＭＣヘッドアンプ部分の裏面の写真を掲載します。



上半分がＭＣヘッドアンプ回路を搭載した増幅部基板です。



ＭＣヘッドアンプ回路の下にはシールド板をつけました。



シャシー部分の４つのネジ穴から推測してください。



同じく下半分がＭＣヘッドアンプ用のサブ電源基板です。



本体プリアンプ側にも電源基板があるので区別するためにサブ電源基板と称する事にしました。







☆．増幅回路



１．ＭＭ用ＥＱの高利得化



ＭＭ用ＥＱの初段のカソード抵抗１．５ｋΩを小さくして高利得化し、これによってＳ／Ｎの改善を測ってみました。



具体的には等価カソード抵抗を約１１９Ωに下げ、最低域ではＮＦＢがかからなくなるまで利得を上げた結果、１ｋＨｚの利得は元の利得より２１．９ｄＢ上昇しました。



ＲＩＡＡ定数も若干変更し、試聴に足る特性にしましたが、歪率を測定したところ、特に２０Ｈｚでの最低歪率が０．０５％から０．５％へ１桁悪化しました。



試聴してみたところ、全帯域で十分なＮＦＢがかかっている元のＥＱに比べ、低音の音程が上がったように聞こえ、低域の音の切れが悪くなったように感じました。



これは低域のＮＦＢがほとんどかからなくなった為に音質が変わってしまったものと思いますが、Ｓ／Ｎについては約４ｄＢ改善しました。







２．最初のＭＣヘッドアンプ付きプリアンプ（Ｈ１）



前記の結果から、カソード抵抗が低いＭＣヘッドアンプを作ろうと考えました。



過去の経緯からＭＣヘッドアンプも当然ＳＲＰＰでしかるべきと考えていたので、４球構成でした。

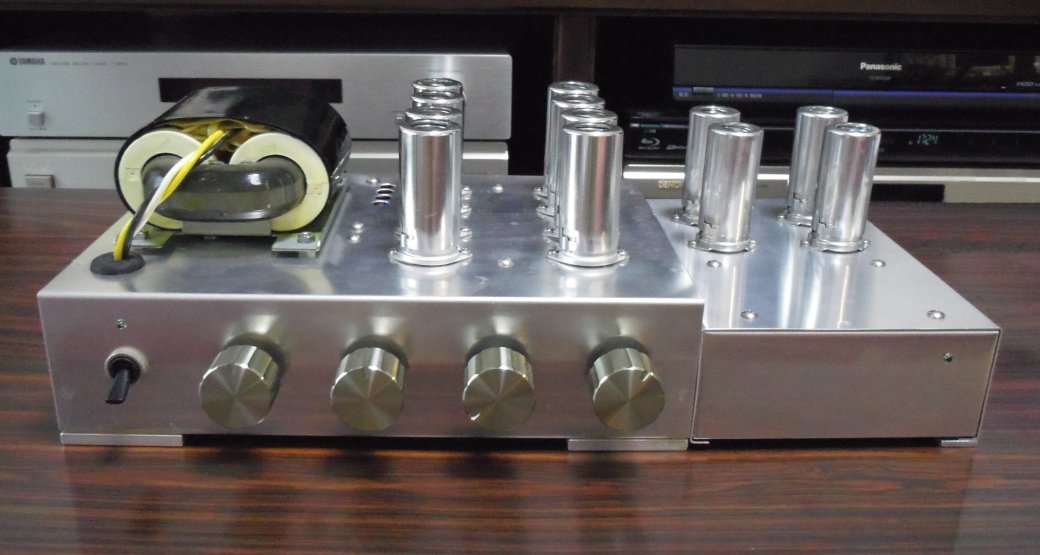

次に最初のプリアンプ全体の前面写真を掲載します。

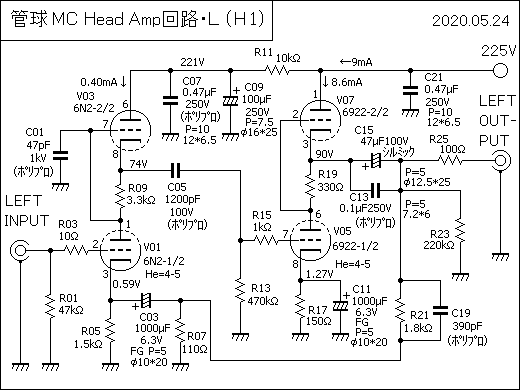

次に最初のＭＣヘッドアンプ回路図（Ｌ）を掲載します。



Ｒ−ＣＨは原則としてＬ−ＣＨの回路図番号に１を加えて偶数にしますが、図は省略します。以下同じ。



初段の真空管には、１２ＡＸ７と同等の６．３Ｖ管で、ローノイズ選別が期待出来る６Ｎ２（北京真空管公司製）を採用しました。



前述の通り、初段の等価カソード抵抗を出来るだけ低抵抗（この時は約１０２Ω）にしたわけですが、利得をＭＭとＭＣの出力差２４．４ｄＢに近くしようとすると、ＮＦＢ抵抗もそれなりに小さくなります。



この抵抗を計算したところ１．８ｋΩ程度になりましたが、ＮＦＢ抵抗は２段目の負荷でもあるので、とんでもない低抵抗負荷だということが分かります。



無理な回路を組めば最大出力が低下します。



ではどのくらい出れば良いのか、確定的なことは言えませんが、ＭＭ用プリアンプを作った時の経験から言えば、電源電圧が２２０Ｖ程度という条件で２０Ｖくらいが出れば良いのではないかと思いました。



そこで２段目用として、例えばヒーター電力が１２ＡＵ７程度で、１２ＡＵ７より大きな電流の流れる真空管を探したところ６９２２が見つかりました。



６９２２は１２ＡＵ７と比較すると同一条件で３．５倍くらいの電流が流れます。

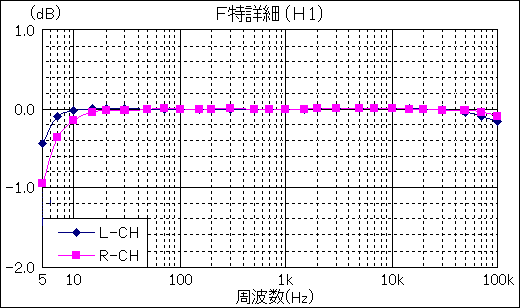

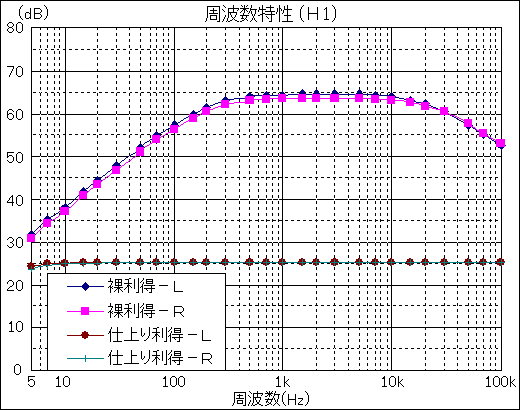

次に前記の回路による利得とＦ特を掲載します。





低域の裸利得が低いのはカップリングコンデンサーを通してＮＦＢをかける為に低域が不安定になり、対策として段間のカップリングコンデンサーを小さくしたからです。



しかし、５Ｈｚの落ちがやや気になるところです。



歪率特性図は省略しますが、２０ＨｚはＮＦＢが少ないので他より多少見劣りします。しかし、最低歪率は０．０２％ですから問題ないと判断しました。



１ｋＨｚや２０ｋＨｚは２０Ｖ出力で０．２％程度の歪率で、筆者の判断としては低抵抗のＮＦＢは成功したと思います。



ＭＭ用ＥＱを接続し、Ａカーブフィルターを通したＳ／Ｎは高利得ＥＱとほゞ同じで、ＭＭ用ＥＱより約４ｄＢ良いというものです。



試聴してみたところ、明るい音質で、しかも『音楽』が聞こえてきて、これはやはりＳＲＰＰによる音質と思いました。



しかし、重低音がほとんど聞こえなかったので回路図を見てみるとＣ１３／／Ｃ１５とＲ２１、Ｒ０７／／Ｒ０５による周波数が約１．８Ｈｚなので、これが原因と思いました。







３．ＭＭ用ＥＱの見直し



ここで、ＭＭ用ＥＱの改善を記します。



一つ目の変更点は電源リップルの改善の為にＭＣヘッドアンプ同様のＲＣ（Ｒ３７＝１０ｋΩ、Ｃ２９＝４７μＦ）を入れました。

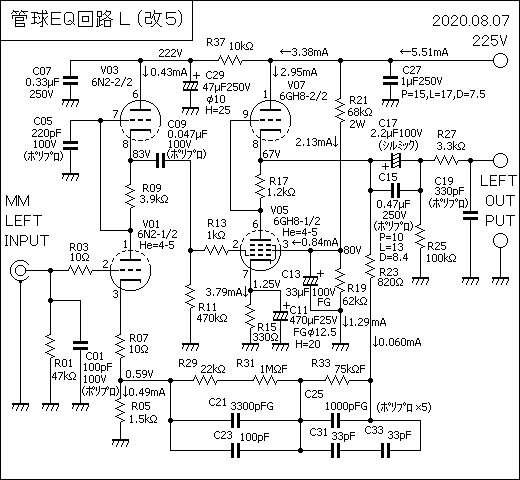

もう一つは経年変化によるＲＩＡＡ偏差のズレの修正で、見直し後の回路図（改５）を掲載します。



次にこの回路によるＲＩＡＡ偏差特性を掲載します。



ＭＣヘッドアンプのＳ／Ｎや音質の評価に使用するので、ＲＩＡＡ偏差は意識して修正しました。



２００Ｈｚ付近が若干上がっているのは筆者の音質の好みを反映させたものです。



初段用の電源フィルターによってリップル性のノイズは聞こえなくなりました。



Ｓ／Ｎは、出力雑音電圧を入力に換算すると−１２３．５ｄＢＶとなりました。







４．初段を２パラ（Ｈ２）



話をＭＣヘッドアンプに戻します。



前記ＭＣヘッドアンプを製作した頃、ある人から『真空管でも初段を２パラにしたらもっとＳ／Ｎが良くなるのではないか』との意見を聞きました。



そこで初段を抵抗負荷にして同じ球数で２パラ化したものを試作してデータを取り、試聴したのですが、やはり音楽性で満足出来ませんでした。

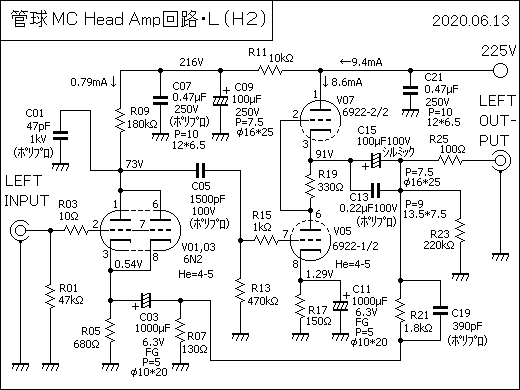

次に２パラ抵抗負荷の回路図を掲載します。



Ｃ１５を４７μＦから１００μＦにしたのですが、まだ重低音は不十分でした。



ただし、Ｓ／Ｎは最初のＭＣヘッドアンプ回路（Ｈ１）の時よりさらに約２．５ｄＢ良くなりました。







５．２パラ＋ＳＲＰＰ化（Ｈ３、Ｈ４）



ＭＣヘッドアンプのＳ／Ｎを取るか、音楽性を取るかで悩んだあげく両方を取る事にして、真空管を増やし、２パラ＋ＳＲＰＰにすることにしました。



ただし、真空管は同じものを使うと２本増になるので、同等電圧同等バイアスで約２倍の電流が流れる双３極管を探して、左右合計１本増で済ませたいと考えました。



シャシーに穴をあける前にサブＭＴ管６Ｎ２１Ｂ（ロシア名：６Ｈ２１Б）で予備実験を行いＳ／Ｎと音楽性が両立することを確認しました。



ここまでＨ３。





そして、シャシー上に出す為のＭＴ管を探したところ、５７５１という１２．６Ｖ管が見つかりました。



同時にＣ１５の並列コンデンサーとしてＣ１７＝１００μＦを追加して周波数を０．４２Ｈｚにしました。

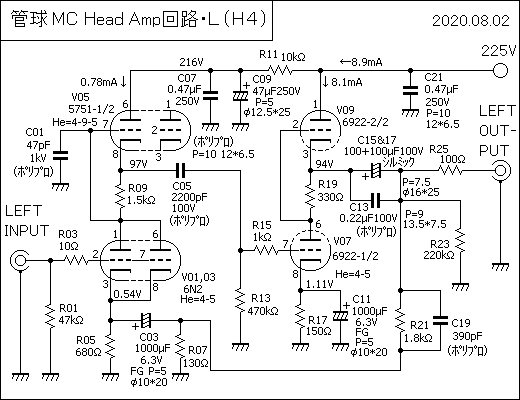

次に増幅回路の最後の回路図を掲載します。

ＰＤＦファイルをご覧になりたい方は をクリックして下さい。



なお、Ｒ１４は４７０ｋΩを５１０ｋΩにしてＬ−ＣＨと特性が合うようにしました。

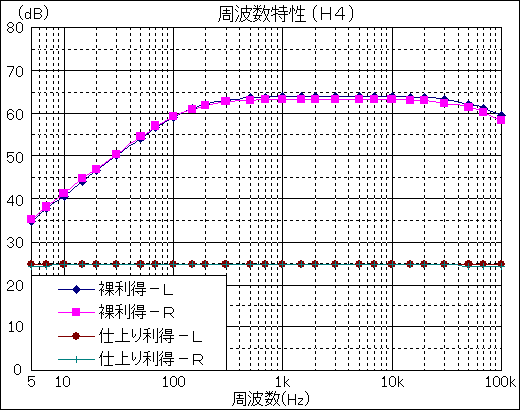

次に利得Ｆ特の図を掲載します。

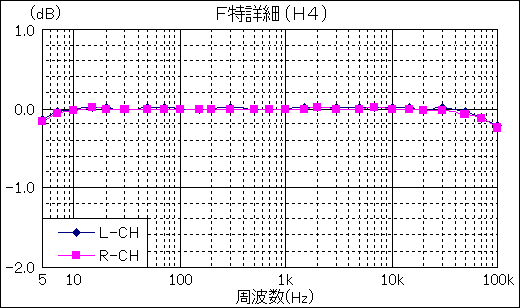

次にＦ特詳細の図を掲載します。

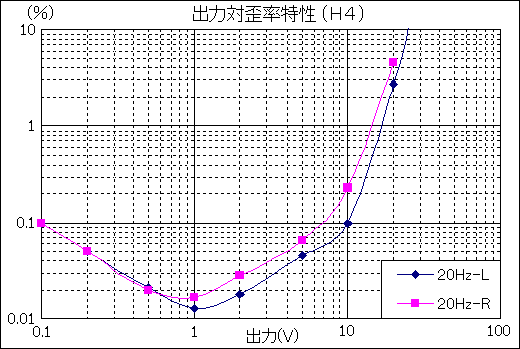

次に２０Ｈｚの出力電圧対歪率特性を掲載します。

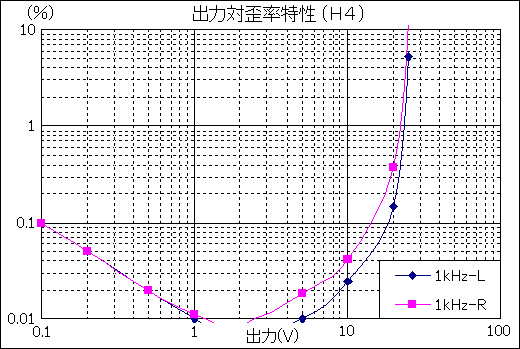

次に１ｋＨｚの出力電圧対歪率特性を掲載します。

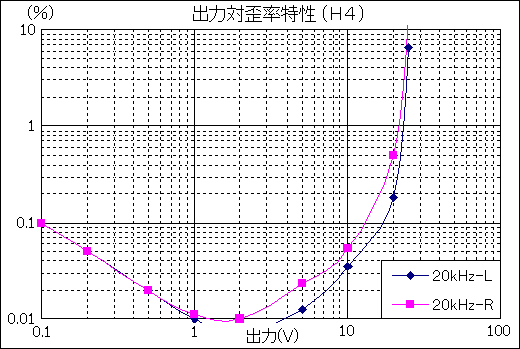

次に２０ｋＨｚの出力電圧対歪率特性を掲載します。

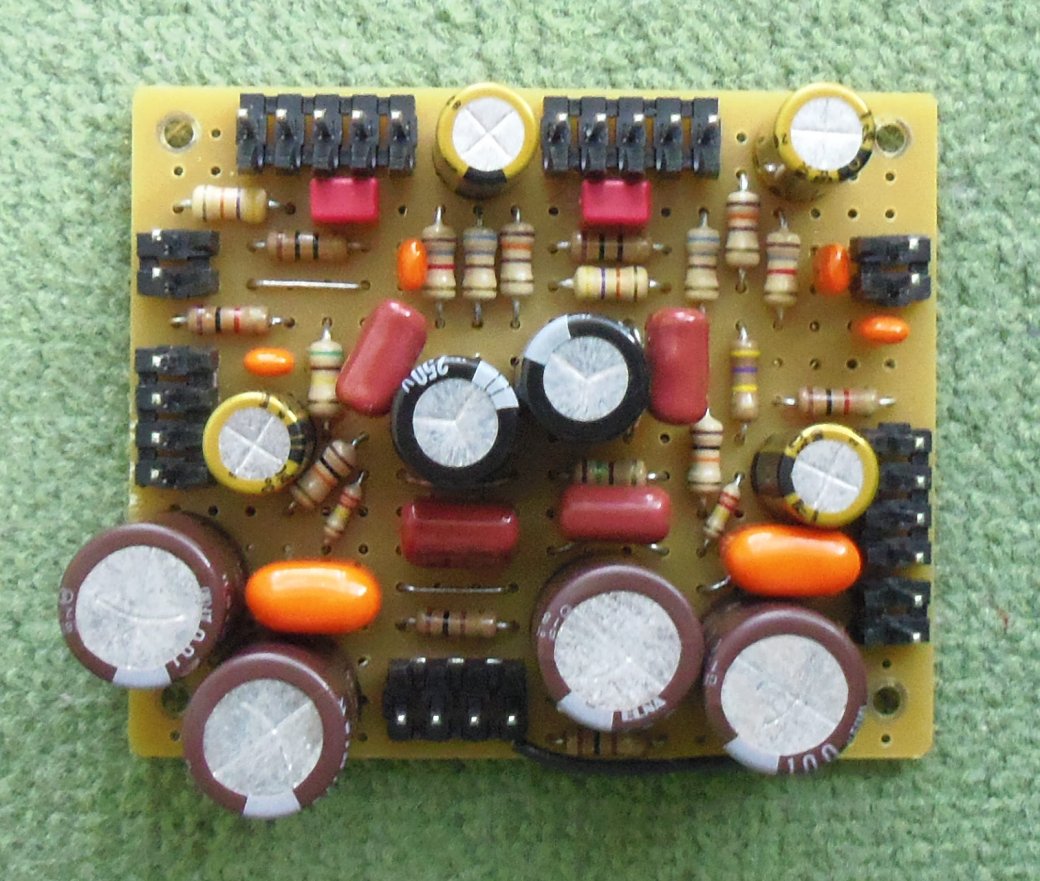

次に出来上った増幅回路の部品面の写真を掲載します。







☆．電源回路



このＭＣヘッドアンプには電源トランスが無く、本体の電源基板を改造してその途中から取り出すことにしました。



理由はトランスと増幅回路用の整流回路に余裕があったことです。

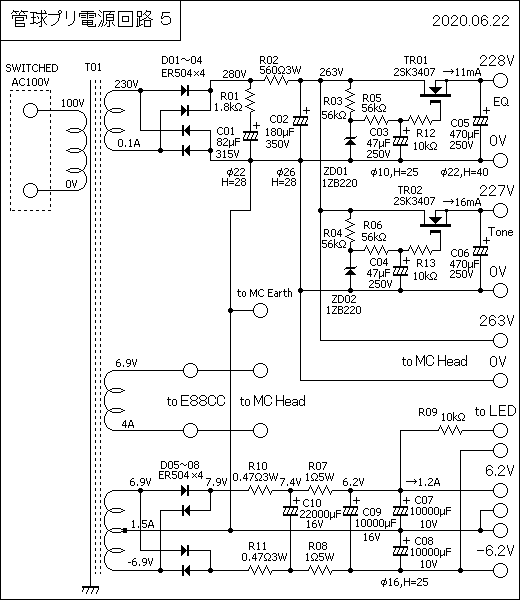

次に改造後の主電源回路図を掲載します。

ＰＤＦファイルをご覧になりたい方は をクリックして下さい。



上図の中段に『to MC Head』が２つ、『to MC Earth』とあるところからサブ電源基板に接続します。



ＭＣヘッドアンプの回路が負荷として増えましたので、Ｒ０２を１ｋΩから５６０Ωに変更しました。

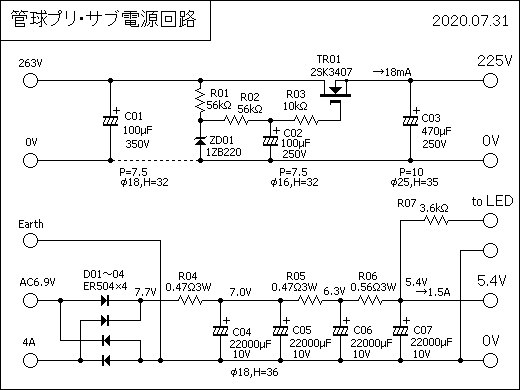

次にサブ電源回路図を掲載します。

ＰＤＦファイルをご覧になりたい方は をクリックして下さい。



この図の上半分は増幅回路用の定電圧型のリップルフィルターです。



この図でアース線が点線になっているところはプリアンプ全体としてのアースループ回避のために切断したところです。



この図の下半分はヒーター直流点火用のＬＰＦですが、ヒーター電圧はＳ／Ｎを稼ぐために定格の約８５％（５．４Ｖ）にしました。



リップルの主成分である１００Ｈｚは５０ｄＢ以上減衰しています。

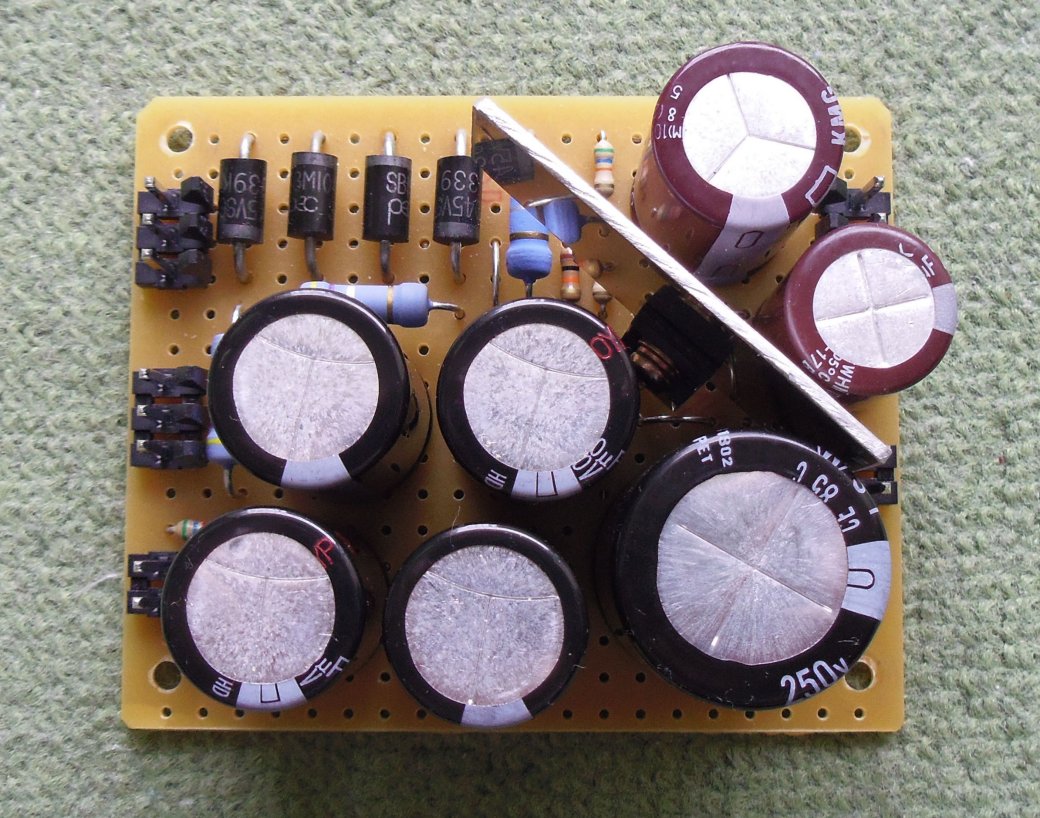

次に出来上ったサブ電源基板の部品面の写真を掲載します。







☆．ヒアリング



２パラ+ＳＲＰＰの最終版（Ｈ４）は、音質的には４球（Ｈ１）とほゞ同じですが、さらにＳ／Ｎが良くなり、一層豊かな音楽性を再現してくれたと思います。



また、重低音も満足出来ました。



ＭＣヘッドアンプとＭＭ用ＥＱ付きプリアンプを接続した時のＳ／Ｎですが、Ａカーブフィルターを通した雑音電圧を入力に換算すると−１３０〜１３０．５ｄＢＶとなりました。



ＭＣヘッドアンプを追加する事によって、Ｓ／Ｎが約６．５ｄＢ良くなったという事かと思います。



研究テーマ１１のＯＴＬ真空管ＤＣアンプと接続して、電源以外はトランスを使用しない完全トランスレス全真空管アンプで静かに音楽性豊かにＭＣカートリッジの音を聴くことが出来るようになりました。
